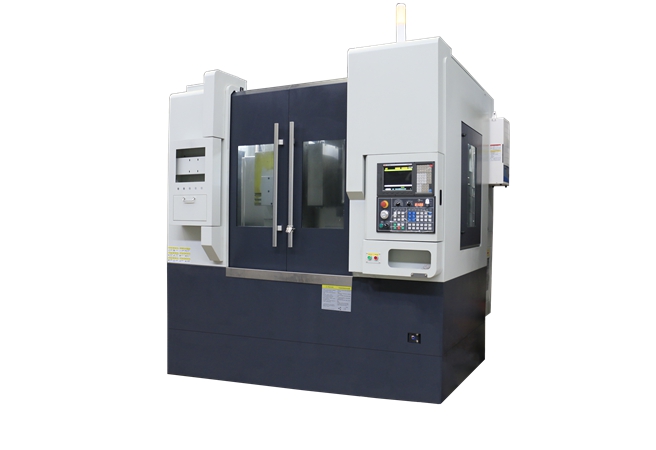

雙立柱立車
CK雙立柱數控立式車床由底座、工作臺、立柱、橫梁和刀架五大部分組成。其中，橫梁部分采用定梁設計，使整個機床剛性和穩定性較一般動梁的車床要好的多。變速箱采用優化設計，采用5級變速，能很好的配合各種內、外圓，平面和滾道的車削及硬齒面車磨加工。
數控車床的研發提高傳統加工的工作效率，并且通過在橫梁部件上增加設立雙柱雙通道數控車床更進一步縮短了數控加工的時間。
技術參數
單位
CK525
CK527
備注
最大回轉直徑
mm
650
700
最大加工直徑
mm
500
700
主軸轉速級數
級
無級
無級
主軸轉速范圍
rpm
100-1000
50～1500
切削進給速度
mm/min
0.1~1000
0.1～1000
刀架垂直移動距離
mm
500
600
刀架水平移動距離
mm
280
450
縱向快移速度
mm/min
12
15
橫向快移速度
mm/min
12
15
刀架形式
排刀、八工位
排刀、八工位
主電機功率
KW
18.5
18.5
伺服驅動
定位精度
mm
0.008/0.012
0.008/0.012
重復定位精度
mm
0.008
0.008
液壓卡盤
mm
400或500
630
機床外形尺寸
mm×mm×mm
3000×2400×2700
3400×2400×3000
長×寬×高
