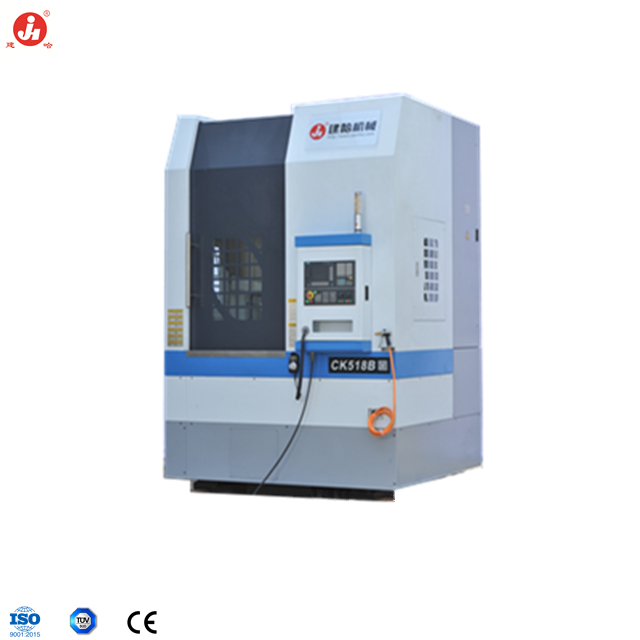

CK數控立式車床
主要功能
CK系列機床是一種自動化數控加工機床，用來加工零件的內外圓柱面、錐面、端面、切槽及倒角，該機床特別適于車用輪轂、盤類等零部件的加工。
數控立車由底座、立柱工作臺、橫梁、刀架和雙列機床五個主要部分組成。其中，梁采用固定梁設計，機床整體剛度和穩定性普通活動梁。該變速箱針對5速傳動、外部、平面和通道車削以及磨削硬化表面進行了優化。
主要特點
機床主軸采用變頻變速，配置18.5KW以上電機，適用于強力切削；同時也適于零件的半精加工和精加工。
垂直及水平方向進給均由伺服電機控制自動進給，垂直方向設置配重結構大大延長了絲桿的使用周期。
機床刀架采用排刀形式或四工位電動刀架，并可裝液壓卡盤操作簡單方便，大大提高工作效率。
可根據用戶要求配置專用工裝及編碼器（進行螺紋加工）。
本機床可根據用戶要求選配廣州數控、北京凱恩帝、成都廣泰等國產系統，也可選配進口數控系統。
|
技術參數 |
單位 |
CK518B |
備注 |
|
機床最大回轉直徑 |
mm |
800 |
? |
|
主軸轉速級數 |
級 |
無級 |
? |
|
主軸轉速范圍 |
rpm |
50~800 |
? |
|
切削進給速度 |
mm/min |
1.0~1000 |
伺服驅動 |
|
刀架垂直移動距離 |
mm |
670 |
? |
|
刀架水平移動距離 |
mm |
580 |
? |
|
孔的最大加工深度 |
mm |
400 |
? |
|
縱向快移速度 |
mm/min |
6000 |
? |
|
橫向快移速度 |
mm/min |
6000 |
? |
|
刀架形式 |
? |
排刀或電動刀架 |
? |
|
刀桿截面 |
mm×mm |
32×32 |
? |
|
重復定位精度 |
mm |
0.012 |
? |
|
主電機功率 |
KW |
22 |
? |
|
機床外形尺寸 |
mm×mm×mm |
2000×2000×3150 |
長×寬×高 |
